STM32Discovery vs ZL31ARM

STM32 Value Line Discovery

Wygląd zestawu STM32 Value Line Discovery pokazano na fot. 1. Składa się on z dwóch mechanicznie nierozłącznych części:

• interfejsu spełniającego rolę programatora-debuggera z USB, który współpracuje z programowanym mikrokontrolerem poprzez dwuprzewodowy interfejs SWD,
• zestawu uruchomieniowego składającego się z mikrokontrolera STM32F100RBT6B (128 kB pamięci Flash i 8 kB SRAM), dwóch LED, jednego przycisku użytkownika (oraz przycisku służącego do zerowania mikrokontrolera) oraz złącz szpilkowych, na które wyprowadzono porty I/O mikrokontrolera.

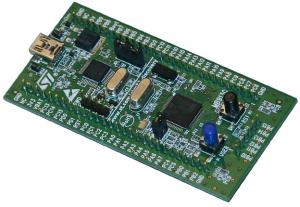

Fot. 1. Wygląd zestawu STM32 Value Line Discovery

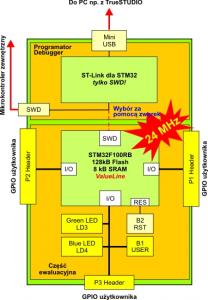

Rys. 2. Schemat blokowy STM32 Value Line Discovery

Schemat blokowy STM32 Value Line Discovery pokazano na rys. 2. Mikrokontroler zastosowany w zestawie może być taktowany za pomocą jednego z dwóch rezonatorów kwarcowych, w jakie wyposażono zestaw. Jeden z nich ma częstotliwość rezonansową 32,768 kHz, drugi – 8 MHz, ale dzięki temu, że zamontowano go w podstawce, można go łatwo wymienić, dostosowując do własnych potrzeb. Zastosowanie w zestawie rezonatora 32,768 kHz sprzyja testowaniu przez programistów niskomocowych aplikacji mikrokontrolerów STM32, a pomiar jego wartości umożliwia zworka z jumperem włączona w szereg z liniami zasilającymi mikrokontroler (rys. 3).

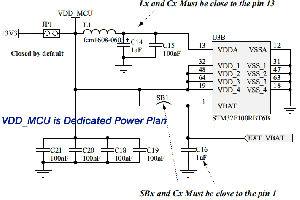

Rys. 3. Fragment schematu elektrycznego ilustrujący sposób włączenia zworki w obwód zasilania mikrokontrolera zastosowanego w STM32 Value Line Discovery
